[Tableau 시각화 스터디] WOW 2022 Week13 : Can you use multiple Mark Layers?

작성자 : 16기 박종혁



https://workout-wednesday.com/2022tabw13/

Requirement

• Dashboard Size: 800 x 700px
• 1 sheet
• Create a map with FOUR layers: Airport Origin (Black circle), Airport Destination (Blue Square), Line between them and a dynamic buffer area
• Buffer should be in miles and adjustable
• Should only include destination airports that are within the buffer distance.

Process

• Dataset 정리
  1. [ctrl] 누른 채 [Buffer], [Destination Point], [Distance], [Makeline], [Origin Point], [Destination Aiport ID], [Distance(Miles)], [Origin Airport ID] 선택 후 숨기기
  2. [ctrl] 누른 채 [Destination Latitude], [Destination Longitude], [Origin Latitude], [Origin Longitude] 선택 후 차원으로 변경(이 값들은 계산하지 않기 때문)
• Parameter 설정
  1. pOrigin Airport - 데이터 유형 : 문자열, 현재 값 : MCI
  2. Buffer distance (miles) - 데이터 유형 : 정수, 현재 값 : 500
  3. [매개변수 표시] 설정 후 우측에 나타난 상자를 마크 아래로 옮기기
• Starting Point 필드 생성

  MAKEPOINT(
  { min(if [Origin Airport]=[pOrigin Airport] then [Origin Latitude] END) }
  ,
  { min(if [Origin Airport]=[pOrigin Airport] then [Origin Longitude] END) }
  )
  # min 대신에 max와 avaerage 사용 가능
  # {}는 모든 행에 대하여 같은 값을 입력하고자 할 때 사용


1. 위도 및 경도 열의 데이터를 공간 개체로 변환
2. Starting Point 필드를 [세부 정보]에 Drag
3. 도형을 원으로 변경 후 색상은 검은색, 크기는 늘린다

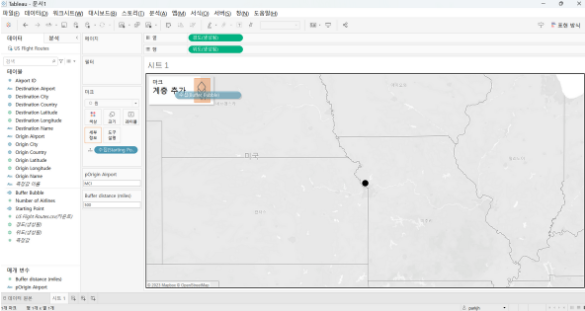

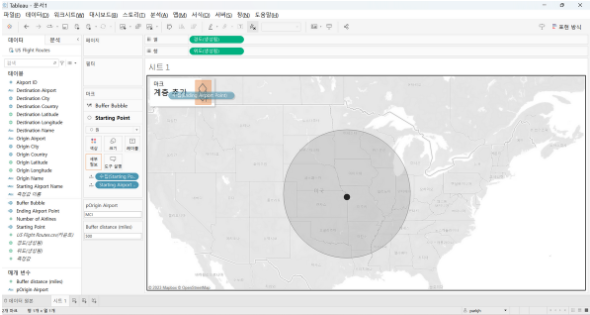

• Buffer Bubble 생성

BUFFER([Starting Point],[Buffer distance (miles)],'miles')

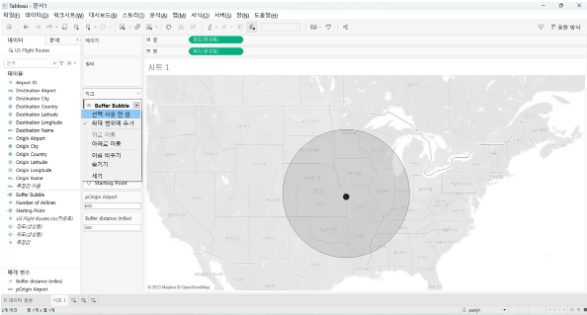

색상을 좌측 맨 하단(검은색)으로 변경 후 불투명도 25%로 조정

클릭 시 불투명하게 변하는 현상 제거

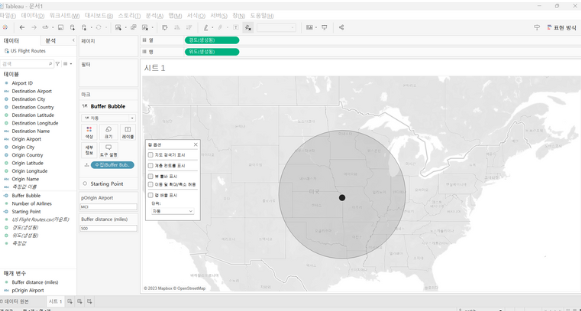

지도 우클릭 [맵 옵션] → 모든 항목 체크 해제

점 클릭 시 아무 정보 존재하지 않음

그러나 Origin Airport 필드를 세부 정보에 Drag하면 안됨 → 여러 개의 항목이 겹쳐 있는 상태이기 때문 → Starting Airport Name 필드 생성

{MIN(IF[Origin Airport]=[pOrigin Airport] THEN [Origin Airport] END)}
# {}를 사용해야 올바르게 작동

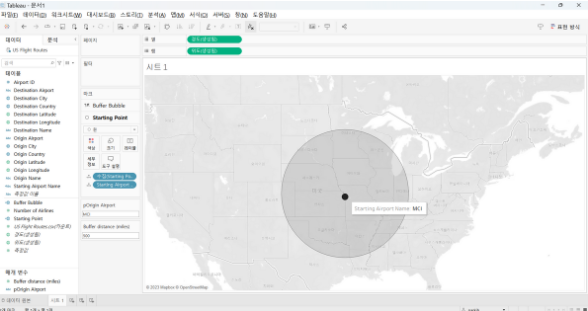

이후 Starting Airport Name을 세부 정보에 Drag

• Destination Point 생성

  MAKEPOINT([Destination Latitude], [Destination Longitude])
  # 이 경우에는 min을 사용할 필요 x




이후 Drag를 통해 계층 추가

그러나 Buffer 내에 있는 공항만 표시

Airport Distance 필드 생성(거리)

DISTANCE([Starting Point],[Ending Airport Point],'miles')

거리 조건 추가 → Buffer filter 필드 생성(T/F)

[Airport Distance]<=[Buffer distance (miles)]
and
[Airport Distance] != 0
# starting point에는 점 제거

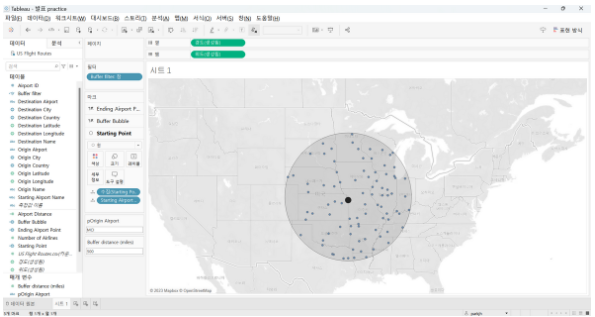

Buffer filter 필드를 필터에 Drag → [True] 체크

Destination point 선택 시 전체 공항이 전부 highlight

→ [Destination Name] 필드를 [Ending Airport Point] 세부 정보로 Drag



• 글자 형식 조정

  {min(IF [Origin Airport]=[pOrigin Airport] THEN [Origin Name]+' ('+[Origin Airport]+')' END)}

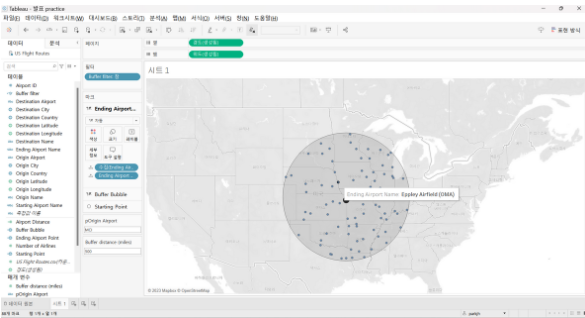

Ending Point의 형식 조정 → [Ending Airport Name] 필드 생성

[Destination Name]+' ('+[Destination Airport]+')'

이후 해당 필드를 Destination Name 위에 Drag



• Airport 잇는 선 생성

  MAKELINE([Starting Point],[Ending Airport Point])


[Distance line] 필드 생성

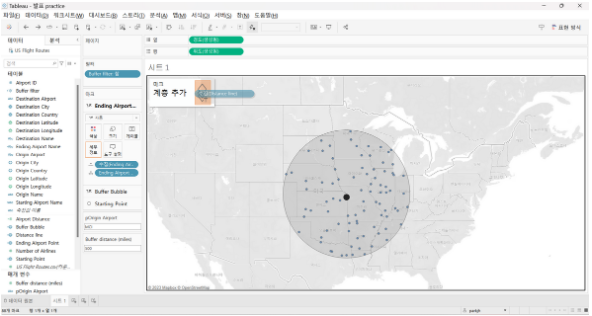

이 후, 계층 추가

그러나 모든 선이 동시에 선택 → [Ending Airport Name] 세부 정보로 Drag

[Airport Distance] 도구 설명으로 Drag → 합 대신 최솟값으로 변경

색상은 검은색 아래에서 두 번째, 사이즈는 최대한 얇게 변경

[Ending Airport Point] 모양을 사각형으로 변경

[Starting Point] 위치를 맨 앞으로 변경(Drag해서 목록 최상단에 위치)

[Airport Distance]를 [Ending Airport Point] 도구 설명으로 Drag

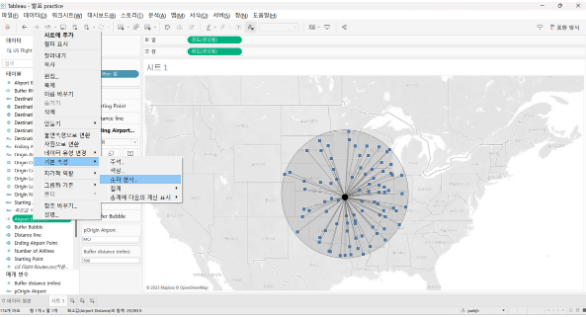

이 때, [Airport Distance]의 기본 속성을 최솟값으로 변경

거리 형식 변경 [기본 속성] - [숫자 형식] - [숫자(사용자지정)] - 소수 자릿수 0으로

• 도구 설명 추가 색상은 검정색, Ending Airport Point, Airport Distance, Starting Airport Name은 굵은 글씨
• <Ending Airport Name> is <최소값(Airport Distance)> miles away from <특성(Starting Airport Name)>

하단에 명령 단추 포함, 범주로 선택 허용은 선택 해제

[Distance Line]에도 동일하게 적용

[Starting Airport Name]을 [Distance Line]의 도구 설명으로 Drag →

도구 설명에 다음과 같이 copy

<Ending Airport Name> is <최소값(Airport Distance)> miles away from <특성(Starting Airport Name)>

• 대시보드 만들기
  1. 크기 800 X 700으로 설정
  2. 대시보드 제목 표시 → #WOW2022 W13 : Can you use multiple Mark Layers? → 가운데 정렬
  3. 제목 삭제
  4. 매개변수 이름 조정 및 박스 위치 조정
